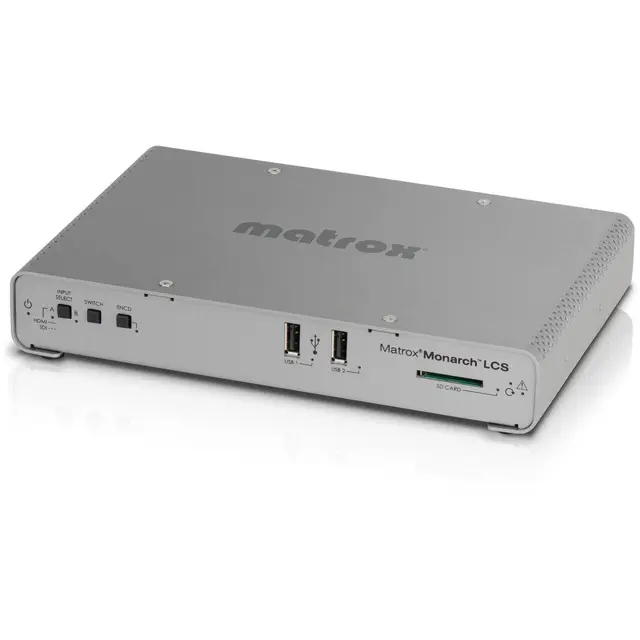

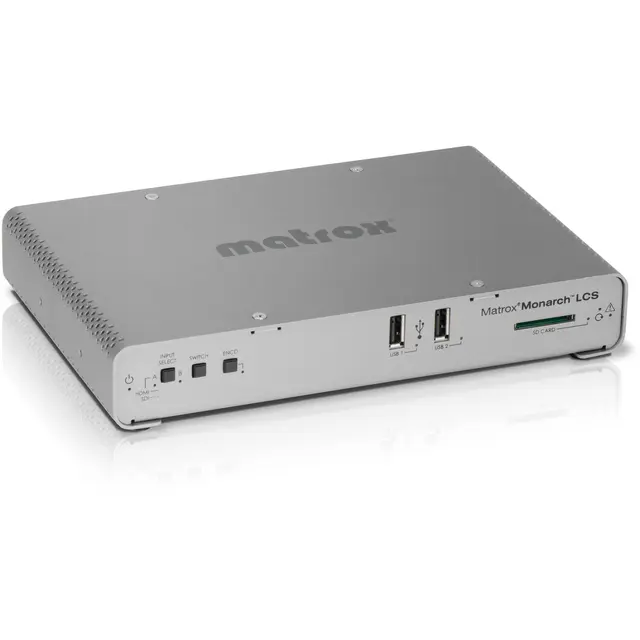

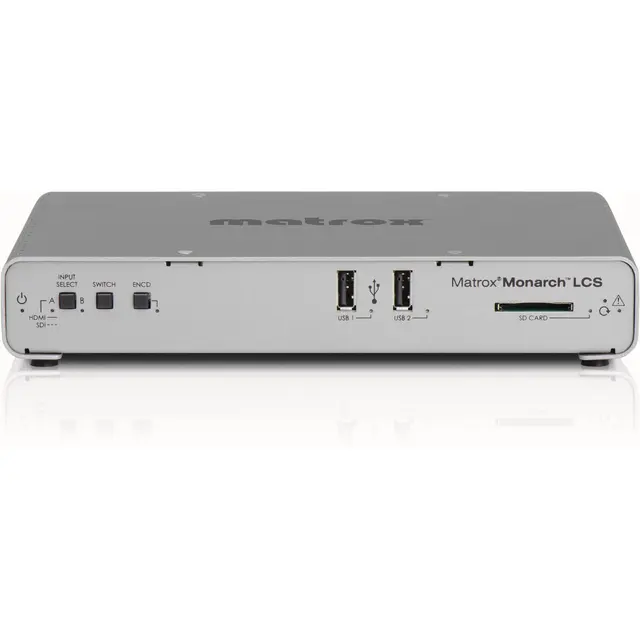

Monarch LCS Lecture Capture Appliance fra Matrox lar deg streame og ta opp HDMI / SDI-basert video samtidig. Monarch LCS utvides på Monarch HDX og har to HDMI-innganger, en for videokilder og en for datakilder, pluss en SDI-inngang. Dens doble kodere kan behandle opptil to av disse tre inngangene samtidig. Forhåndsvisning av liveinnhold er tilgjengelig i både HDMI og SDI-utganger. Monarch LCS er designet for å gi en blanding av live videoopptak og / eller SDI / HDMI presentasjonsmateriale. Velegnet for onlinekurs eller forelesninger, kan video av instruktøren vises sammen med klassematerialet det blir referert til.
Monarch LCS sine to H.264-kodere kan behandle hvert HDMI / SDI-signal med opptil 1080p30 oppløsning. Disse dobbeltstrømmene muliggjør flere moduser inkludert PiP, side om side og doble isolerte oppsett. Velg nyere tredjepartsvideospillere som lar seere så vel som operatører velge layout. Switcher-modus er et annet Monarch LCS-alternativ, som tilbyr operatører on-the-fly inngangsvalg gjennom hele arrangementet.
Uoverensstemmede lyd- og videosignaler er en saga blott takket være Monarch LCS rammesynkronisator. Bildefrekvensforskjeller elimineres ved å synkronisere datamaskinens og lydsignalene til videokamerasignalet.
Monarch LCS Command Center tilbyr enkel betjening via alle enheter (nettbrett osv.) Som støtter standard nettleserprogramvare (Internet Explorer og Safari fullstendig validert). Det er forhåndsinnstilte kodings- og layoutalternativer for enkel bruk, eller du kan opprette og lagre opptil åtte brukerdefinerte innstillingsprofiler. Avanserte nettverksadministratorer kan bruke hvilken som helst VMS-programvare (tilgjengelig som tilbehør) for å bruke kommandokontroller med Monarch LCS.

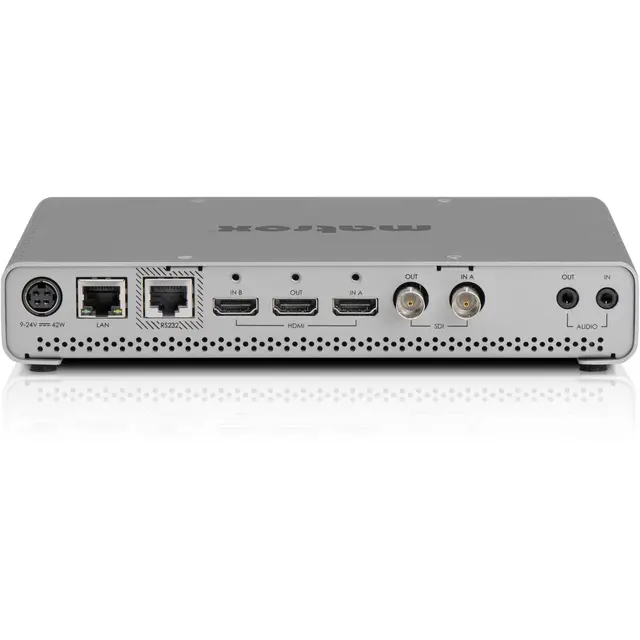

Inputs/Outputs
HDMI Video Input HDMI Video Input 1 (Video Sources) (Auto-Detected):
1080p 25/29.97/30/50/59.94/60
1080i 50/59.94
720p 50/59.94/60
HDMI Video Input 2 (Computer Sources) (Auto-Detected):
1080p 50/60
1080i 25/29.97
720p 50/60
HDMI Specs:
HDMI YCbCr 4:2:2 /RGB
HDMI embedded 2-channel audio
HDCP not supported
HDMI Video Output Preview Output of Video Input Signals:
HDMI YCbCr 4:2:2 /RGB
HDMI embedded 2-channel audio
SDI Video Input 1 x SDI Video Input (Auto-Detected):
1080p 25/29.97/30/50/59.94/60
1080i 50/59.94
720p 50/59.94/60
576i 50
486i 59.94
SDI Specs:
SDI embedded 8-channel, 24-bit, 48 kHz audio
SDI compliant with SMPTE 259M/292M/424M (level A)/425M
Terminated 75 Ohms BNC connector
Full audio and VANC preservation
SDI Video Output Preview Output of Video Input Signals:
SDI compliant with SMPTE 259M/292M/424M (level A)/425M
SDI embedded 8-channel, 24-bit, 48 kHz audio
75 Ohms BNC connector
Audio Input Embedded Audio: First two channels processed
Unbalanced analog stereo input, 1/8" (3.5 mm) jack
Input Impedance: High
Audio Output Embedded Audio: Passthrough of up to 8 channels
Unbalanced analog stereo output, 1/8" (3.5 mm) jack
Output Impedance: 25 Ohms
THD+N at 1 kHz, 10 Ohms, nominal level <0.05%
Frequency Response: 20 Hz-20 kHz +/- 1 dB
Channel Separation, Nominal Level: -85 dB
Signal-to-Noise Ratio: -88 dB
Video Encoder
Encoder H.264/MPEG-4 Part 10 (AVC)
Encoding Resolutions Selectable Range: 128 x 128 to 1920 x 1920
Maximum Bit Rate Streaming or Recording (One Encoder): 16 Mbps
Streaming (Two Encoders): 8 Mbps per channel
Recording (Two Encoders): 10 Mbps per channel
Encoding Frame Rates 12.5, 14.98, 15, 25, 29.97, 30, 59.94, 60
Encoding Profiles Baseline, main, high
Encoding Controls 2, 3, 3.1, 4, 4.1 level support
GOP size
Variable bit rate support
Average maximum/minimum data rate controls
Deblocking filter
Audio Encoder
Standard AAC-LCS
Sample Frequency Digitized from Analog Source: 32, 44.1, 48 kHz
Channels 2 Stereo (L&R)
Bit Rates 32 to 256 kbps
Scaling
Downscaling 10-bit downscaler and deinterlacer
Recording Specifications
Recording File Size Maximum: 300 minutes
Recording Formats MOV (2 channels of embedded AAC audio)
MP4 (2 channels of embedded AAC audio)
File System Options FAT32
NTFS
Recording Options 2 x USB 2.0
1 x SD/SDHC card slot
Network-Mapped Drive: via Windows Share or NFS protocols
Supported Media Card Types SD/SDHC Cards: NTFS-formatted SDXC cards only
Class 10 recommended
Network Interface
Streaming Protocols RTSP
RTMP
IPv4 Support
Unicast, Multicast: 3-10 Clients
Data Ports 1 x Auto-sensing 10/100/1000 Base-T Ethernet RJ45 port
1 x RS-232
Supported Browsers Microsoft Internet Explorer
Apple Safari
Supported Operating Systems Mac OS X El Capitan
Microsoft Windows 8.1 (64-bit) (requires Microsoft .NET Framework)
Power Specifications
Power Input 9-24 VDC
Connector: DIN 4
Total Consumption: 20-30 W (42 W maximum)
Power Supply Line Voltage: 100-240 VAC
Frequency: 50-60 Hz
Input Connector: IEC320-C8
Output Connector: Locking power DIN 4
Output: 12 VDC (42 W)
AC Power Adapter US/UK/EU
Dimensions (LxWxH) 21.59 x 14.2 x 3.73 cm
Weight 0.6 kg
