Utviklingssettet kan konvertere E-Porten på luftfartøyet til flere standardmaskinvareporter som XT30 strømutgangsporter, USB 2.0-port og UART/PPS signalet utgangsport, noe som gjør det praktisk for utviklere å koble til maskinvareutstyr og utføre SDK-utvikling og feilsøking.

Tips
Når du bruker adapterkortet, må du passe på å plassere det i riktig posisjon for å unngå kortslutninger som kan oppstå ved kontakt mellom adapterkortet og luftfartøyets arm.
Hvis adapterkortet er integrert i et nyttelastprodukt, må du sørge for å designe et varmespredningssystem og et beskyttelsesdeksel av metall.
Hvis det oppdages gnister, røyk, merkelige lukter eller andre unormaliteter, må du umiddelbart koble adapterkortet fra strømkilden.
Når alle tre XT30 strømutgangsporter brukes, bør den totale utgangseffekten være mindre enn maksimal utgangseffekt til luftfartøyet. Pass på å utvikle nyttelaster innenfor utgangsspesifikasjonene.

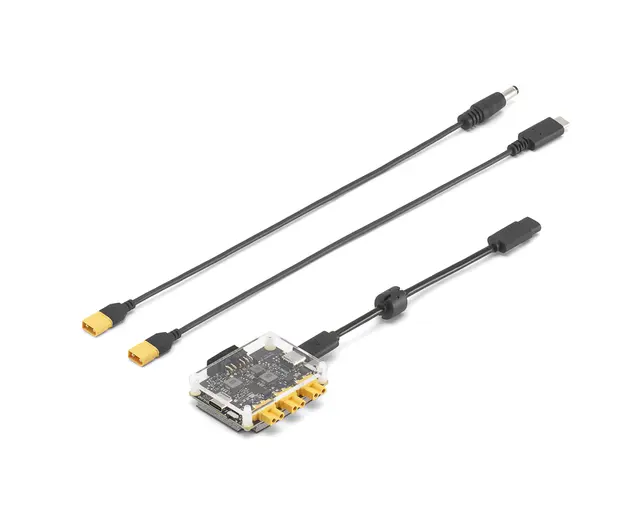

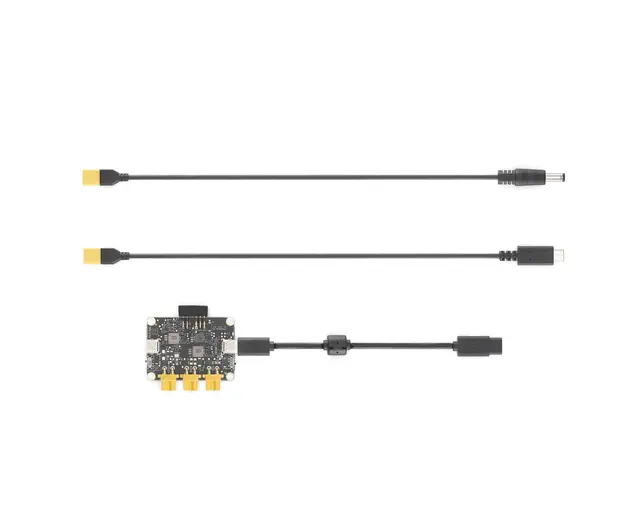

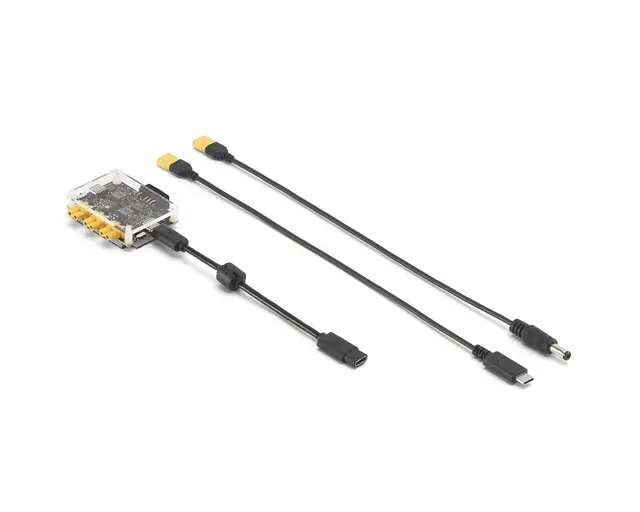

I esken

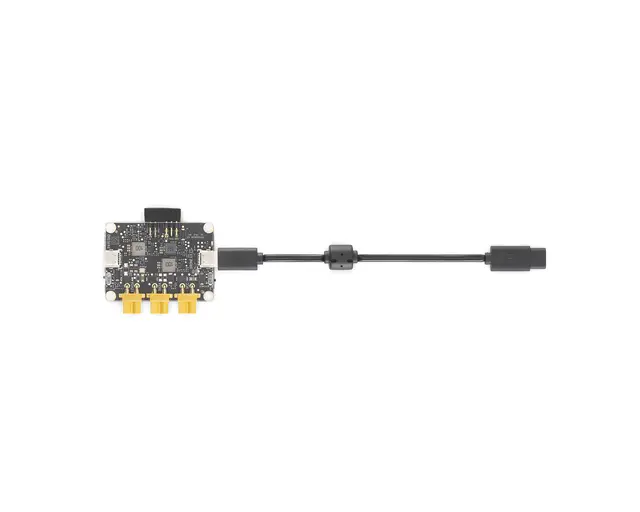

E-Port adapterkort × 1
Pin Header-beskytter × 1
E-Port koaksialkabel (150 mm) × 1
XT30 til USB-C strømkabel (300 mm) × 1
XT30 til DC5.5 strømkabel (300 mm) × 1

Spesifikasjoner
Dimensjoner adapterkort: 55 × 40 × 9 mm (L × B × H)
XT30 VCC strømutgang:

• DJI Mavic 3E/3T: 12-17,6 V/4 A
• Matrice 30-serien: 19,2-26,1 V/4 A
• Matrice 300 RTK: 24 V/4 A
• Matrice 350 RTK: 24 V/4 A
  XT30 12V strømutgang: 12 V/2 A
  XT30 5V strømutgang: 5 V/2 A

Kompatibilitet

• Matrice 350 RTK
• Matrice 300 RTK
• Matrice 30/30T
• DJI Mavic 3E/3T
