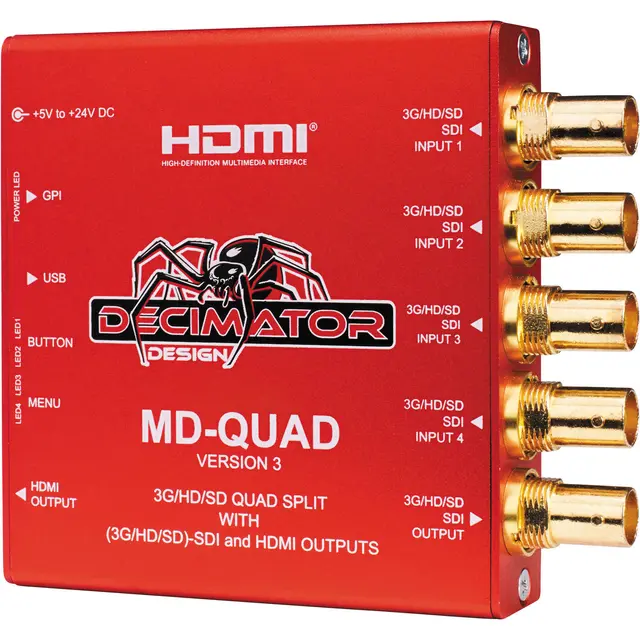

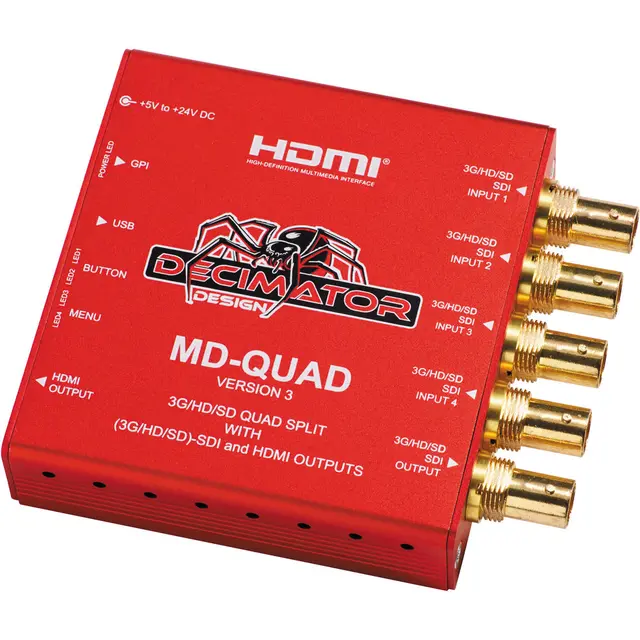

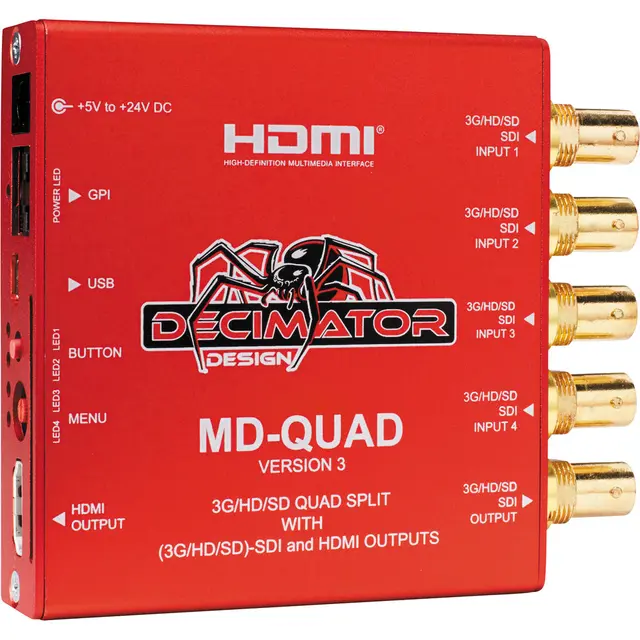

Versjon 3 av DECIMATOR MD-QUAD 3G / HD / SD-SDI Quad Split Multi-Viewer med SD / HD / 3G-SDI og HDMI-utganger legger til en testmønstergenerator, lydtonegenerator, lydkanalpassering og "on-screen" visning på en tilkoblet skjerm (tilleggsutstyr). Enheten gir deg en SD / HD / 3G-SDI quad splitter eller multiplexer. Den har fire automatiske SDI-innganger, og utganger til en SDI og en HDMI-utgang.

Hver inngang er uavhengig og har buffring med lav latens, som gjør at enheten kan vise alle fire inngangene på en valgfri skjerm samtidig, selv når hvert inngangssignal har forskjellige format eller bildefrekvens. Utgangssignalet støtter også at forskjellige bildeforhold vises på skjermen til skjermens SDI- eller HDMI-inngang. En dreiekoder og trykknappvelger lar deg navigere og velge fra menyalternativet uten å stille inn DIP-brytere eller koble til en datamaskin. Menyfunksjonen lar deg velge utdataformat, og en låsende strømuttak minimerer sjansen for strømbrudd ved et uheldig spark av strømkabelen.

Merk:
Firmware Release 2.0.6 legger til 3G-SDI nivå B-støtte for 1080p60 / 59.94 / 50 for denne modellen, samt muligheten til å sette SDI-utgangen til 3G-nivå A eller B og konvertere mellom nivå A og B. Det muliggjør også horisontal og vertikalt bilde blar per vindu, og legger til egendefinerte layoutfunksjoner som flytter denne modellen fra et fast vindu med firkantdeling til en tilpassbar 1-til-4-kanals multiviser.

Tilkoblinger

• Inngangskontakter 4 x BNC (3G-SDI)
• Utgangskontakter 1 x BNC (3G-SDI)
• 1 x HDMI

Standarder

• Standard for video SMPTE 259M / 274M / 292M / 296M / 424M-A
• Re-Clocking Ja

Overføring

• Videoformat SDI
  1080p: 23,98 / 24/25 / 29,97 / 30/50 / 59,94 / 60 bilder / sek
  1080PsF: 23.98 / 24/25 / 29.97 / 30 fps
  1080i: 50 / 59.94 / 60 bilder per sekund
  720p: 23,98 / 24/25 / 29,97 / 30/50 / 59,94 / 60 bilder / sek
  NTSC: 59,94 bilder / sek
  PAL: 50 bilder per sekund

Strøm

• Strømkontakt 1 x fat (5 til 24 VDC) inngang

Generelt

• LED-indikatorer Ja
• Dimensjoner 94,0 x 90,0 x 23,0 mm

I pakken

• DECIMATOR MD-QUAD 3G / HD / SD-SDI Quad Split Multi-Viewer med SD / HD / 3G-SDI og HDMI-utganger versjon 3
• Universal strømforsyning
• HDMI-kabel
• USB-kabel

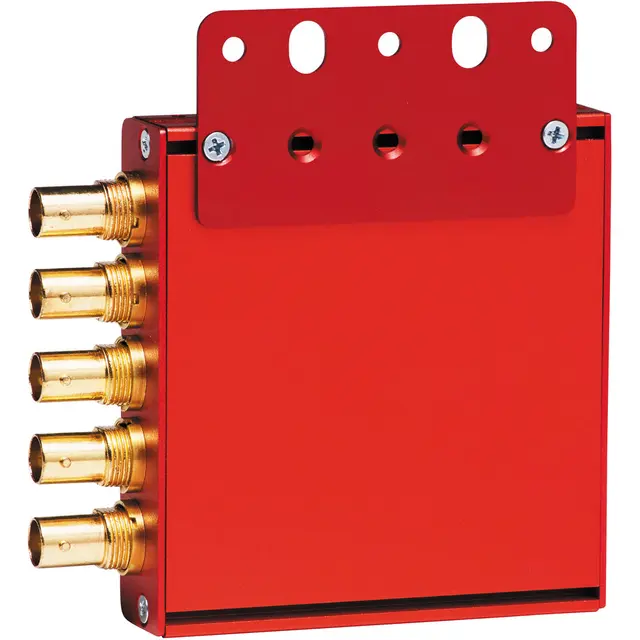

• Monteringsbrakett
